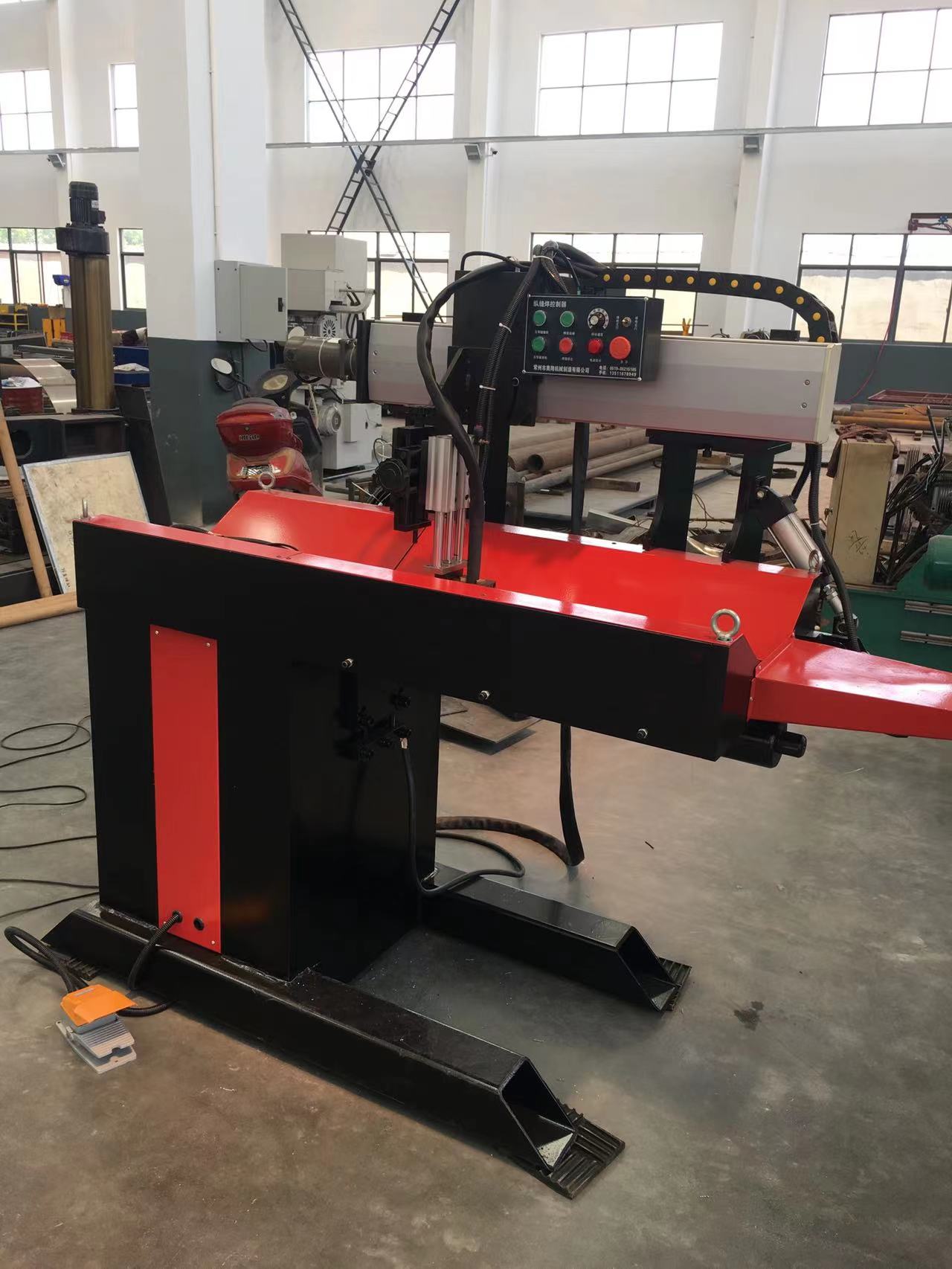

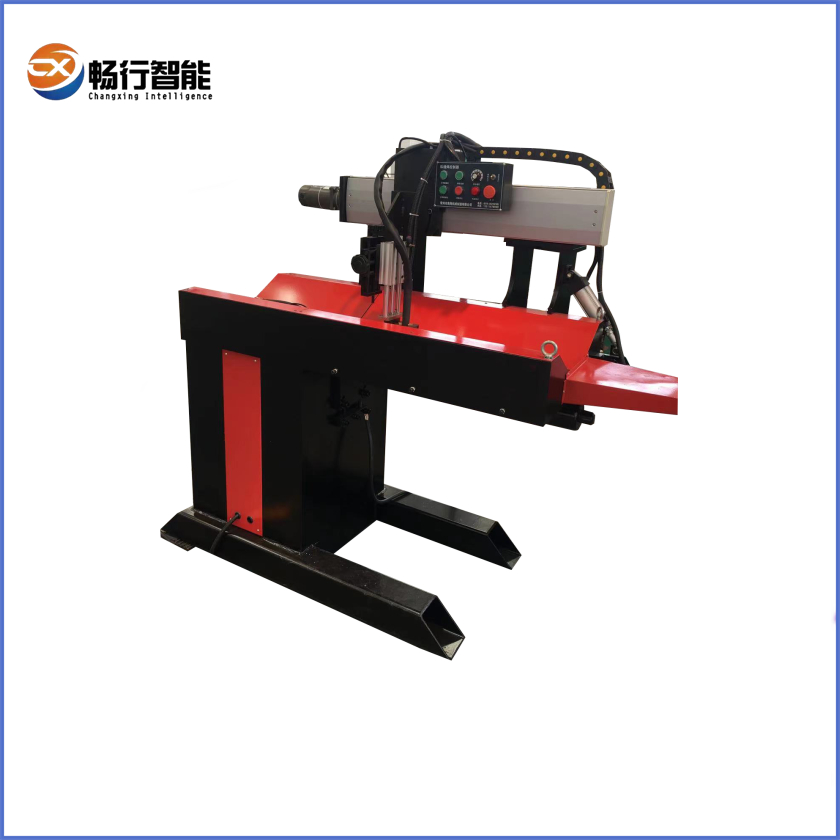

自动直缝焊机ZFH-500

               技术协议书

一、性能：

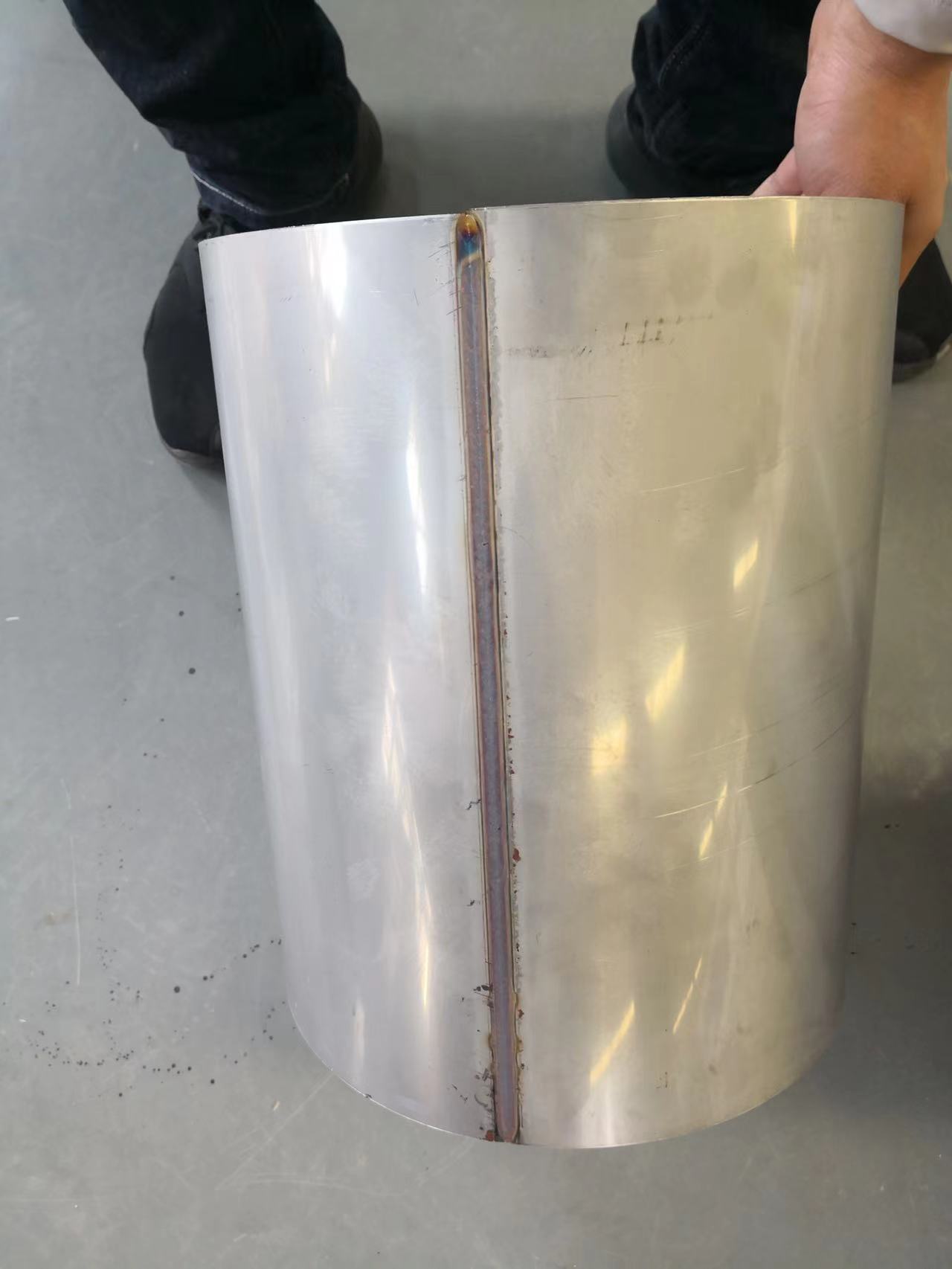

1、ZFH-500 自动直缝焊机是本公司自行研制开发的产品。用于碳钢、不锈钢圆筒形工件直缝的对接焊接。该设备由PLC控制、气压驱动，中文字标记，旋、按钮操作比较直观且维修方便，可任意选择手动、全自动操作等功能。具有操作方便，性能稳定，工作郊率快，安全系统高等特点，是管件加工行业的理想之选。

二、主要部件要求：

1、传动系统采用台湾上赢滚珠丝杆，行走机构采用台湾上赢直线导轨，运行平稳、精度高、噪声小。

2、焊接速度由日本伺服电机通过PLC实现无级调整，返程可全速运行其品牌都为日本三菱。

3、焊枪调整机构是有精密十字调节拖板组成，可对焊枪角度与方向全方位调整，保证工艺的要求。

4、焊枪进给、提升、复位采用日本SMC气缸自动控制，稳定、可靠，便于工件装卸。

5、工件压紧采用自动定位，压紧机构压紧后保证工件全长与焊接铜垫充分接触，保证焊接工艺要求。

6、控制系统采用维纶人机界面控制，控制柜主要电器元件采用施耐德产品，中间继电器及行程开关均采用日本欧姆龙产品。保修壹年，终身维修。

7、主机架钢板焊接结构，焊后时效处理。

8、零部件必须经抛丸清渣、除锈后涂防锈底漆、打腻子涂面漆。整机外观整洁美观。

9、设备交付时，附带机器附件，常用工具，操作说明书，电气图。
