项目名称：液压缸筒体外环缝焊接专机

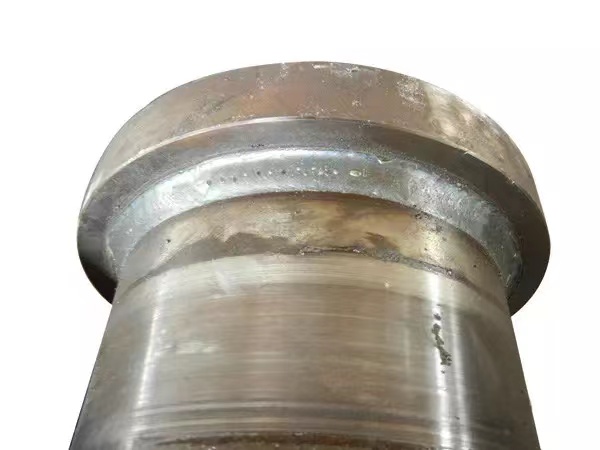

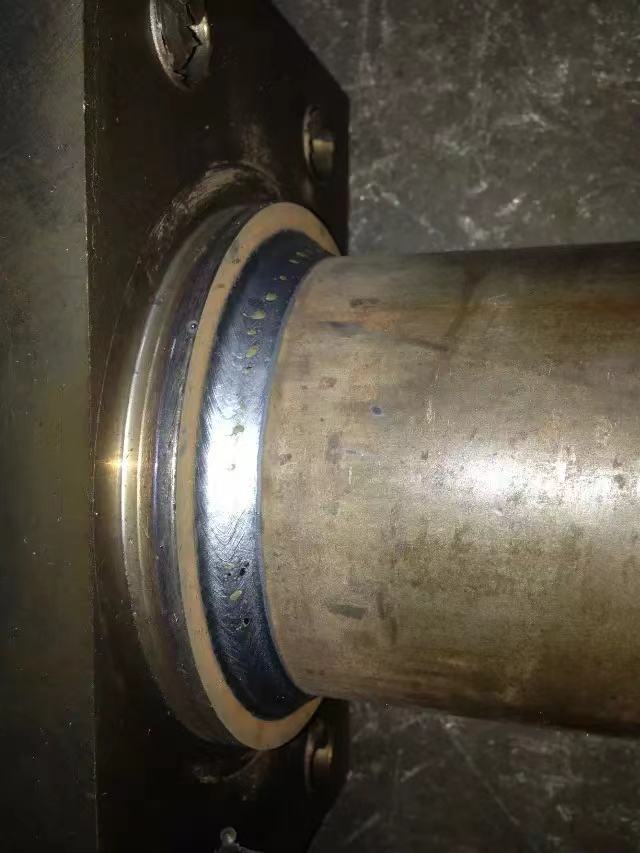

二    焊接对象：液压缸筒与缸底、活塞杆与吊耳、筒体与法兰的外焊缝焊接。

三   设备主要特点：

1，工件装卸料方式：手工将工件放置在托架上，爪卡夹紧工件，尾座顶紧工件。

2，工件的定位方式：有主传动箱上的手动三爪卡盘以筒体外径定位。

3，焊接方式：熔化极气体保护自动焊接。采用焊枪固定，工件旋转，焊枪完成一条环缝的自动焊。

4，焊接条件：工件焊接之前不点焊，直接压紧。

5，由于焊接区域直径不一致，所以无法实现双枪，本机采用单枪模式。

6，枪数：1把

四  设备说明：

（1）机组工作的动作过程：

操作工把工件放置在工件托架上，三爪卡盘夹紧工件，位于尾座上的顶针在气缸的作用下顶紧工件。工件在三爪卡盘的带动下以设定的转速旋转（主轴是伺服电机控制的），位于焊接机头上的焊枪在气缸的作用下自动入枪、引弧，自动焊接，旋转完毕后工件停止旋转同时焊枪在气缸的作用下自动停弧并上升。位于尾座箱上的顶针在气缸的作用下后退，松开三爪卡盘后，拿下焊好的工件。进入第二个循环。以上动作有PLC可编程程序控制。

（2）设备组成及作用

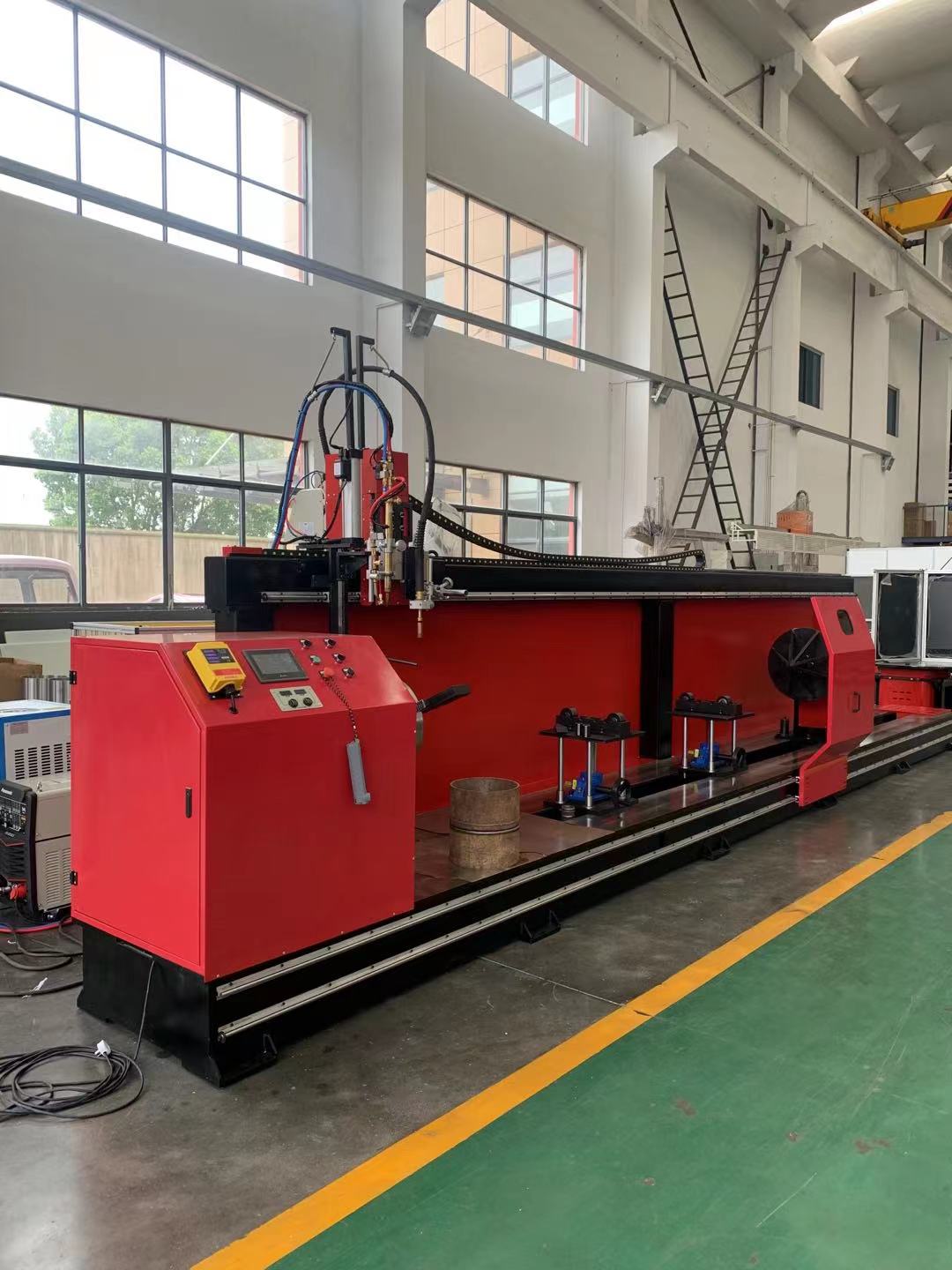

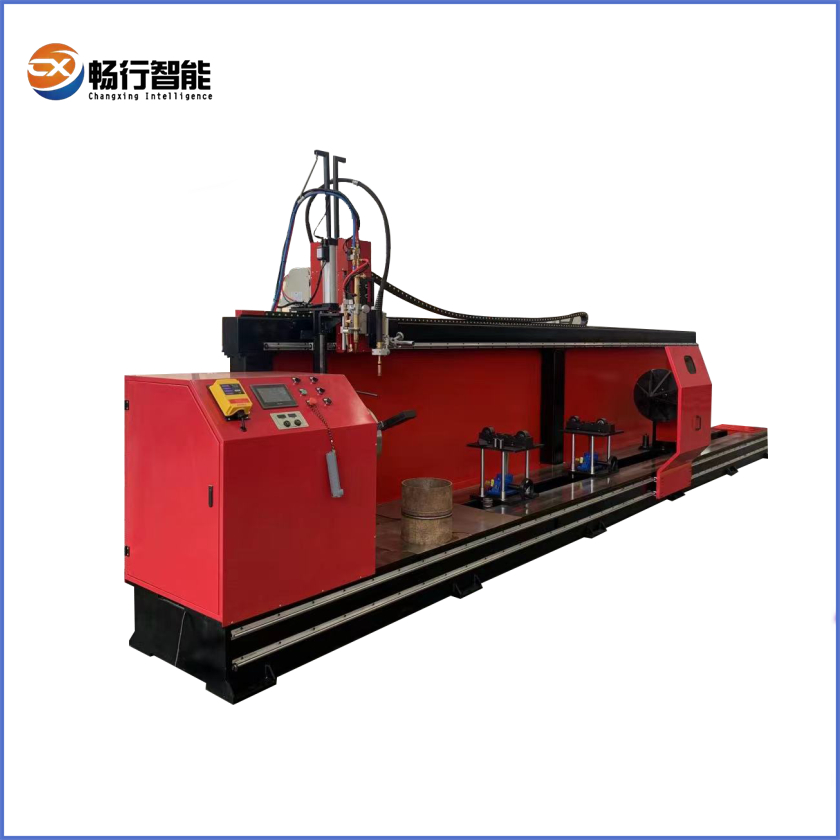

整机由机座、主轴箱、托架、顶轴箱、入枪装置、横梁、气路、电气控制箱等组成。

机座为结构件拼焊完成，主要用于安装主轴箱、托架、顶轴箱等。

主轴箱上安装有卡盘、减速箱、电机、导电装置等，主要是带动工件旋转。

托架是为了方便工件装夹，根据工件直径大小，可调节开口大小及中心高。

顶轴箱是辅助顶住工件便于旋转，作用等同于车床尾架。

入枪装置是用于安装焊枪，由气缸带动焊枪自动上下，方便装拆工件。

横梁是安装入枪装置等部件，上面有二根支撑轨，焊枪可

以水平移动，调整到需要的位置。

电气控制系统采用先进的人机界面及PLC控制，自动化程度高，焊接程序自由设置，并且可以储存。

（3）设备具体配置：

五  主要技术参数：

1，工件的最大长度:3000㎜。

2，工件的直径范围: φ150㎜～φ350mm。

3，气压调整范围：0.1-0.6MPa。

4，机组载重：0.8吨。

5，焊枪在X轴的移动距离：3000㎜。

6，焊枪在Y轴的移动距离：50-150㎜。
